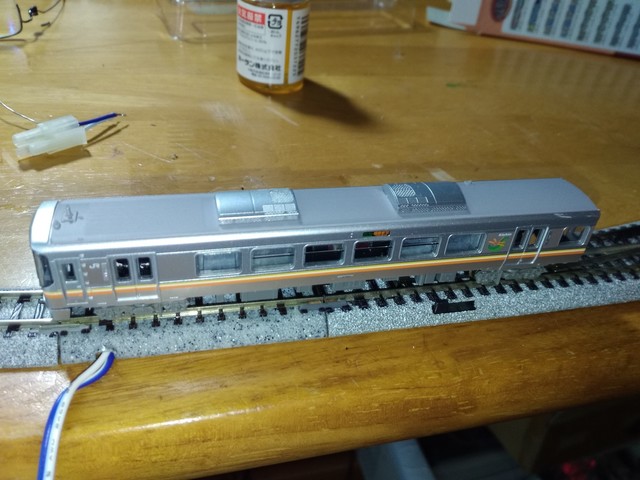

【鉄道模型編】「2019-04-21★成功：キハ１２７系：組み込み」と「ＤＣＣ：デジタルデコーダ」と私
と題しまして小話を１つ。
ＤＣＣ（デジタルコマンドコントロール）ですが、
コントローラ（ミント缶コントローラ）はできましたが、
デコーダの車両への組み込みがまだ、できておりませんでした。
モーター車がうごかなくなる事後が発生。
いったん、作業を中止し、今朝、デコーダの破損を確認しましたら、
デコーダは生きていることが分かりました。
再度、気を取り直しまして、鉄道コレクションのモーター車が
取り付けが楽なのでＫＡＴＯ製のＥＭ１３デコーダ端子を短くして配線をして
何とか動くものが出来上がりました。
＜改造前＞
線路ー＞車輪ー＞集電版ー＞モータ
＜改造後＞
線路ー＞車輪ー＞集電版ー＞ＤＣＣデコーダー＞モータ
このように集電版とモータの間にＤＣＣデコーダをかませるように
配線変更を行いました。

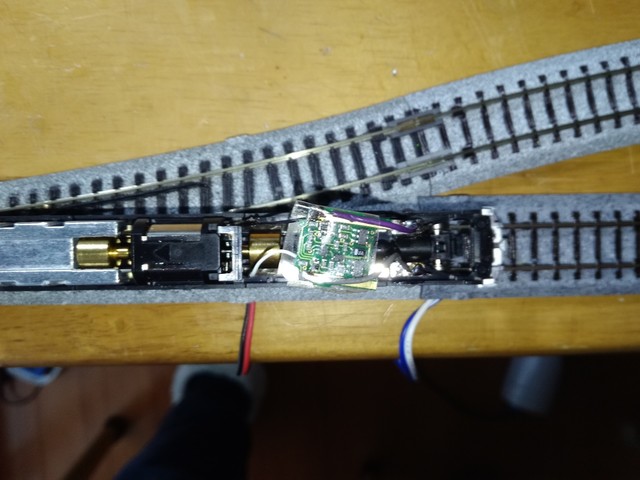

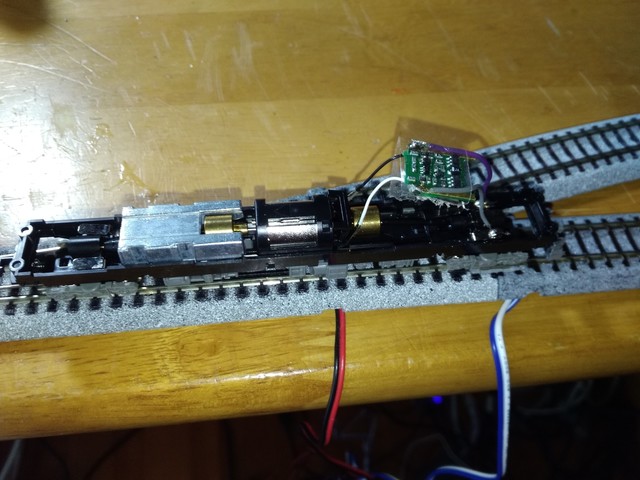

緑の基盤がＤＣＣデコーダ
下の白と黒の線がモータへの線。
紫と灰色の線が集電版への線です。
鉄道コレクションのモーター車は（＋）（－）の集電端子、
モータの（＋）（－）端子が見やすい位置についているので
なんとかうまく押し込めました。
次の対象車は、前照灯、尾灯のスイッチを簡単にＯＦＦにできる
小田急のＳＳＥへの組み込みをやってみようかと思います。
では・・また・・：＿；）／
