【車編】「★続５：ケチケチ検討（妄想設計）」と「シフトポジション表示回路」と私

引き続き、シフトポジション表示回路の

妄想設計？構想設計を進めております。

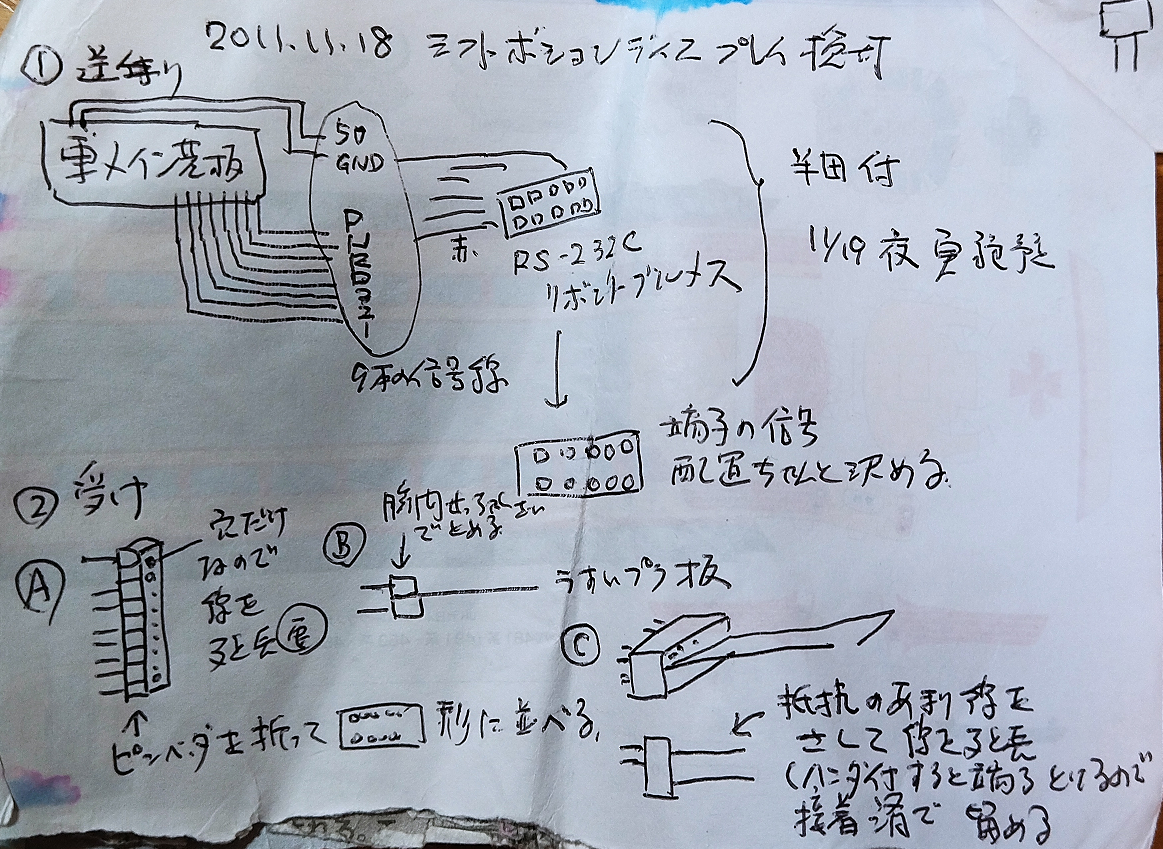

仕事の休憩時間に紙のきれっぱしに書きなぐって

頭の中の具体的なアイデアを記録に残していっています。

昨日押し入れから発掘したRS-232Cのリボンケーブル

をあれやこれやと具体案に落とし込んでいきます。

・車側のシフトポジション表示回路からは、RS-232ーCリボンケーブルに

　GND含む９本の信号を引き出す。

・RS-232Cリボンケーブルの凹端子（５本２列）をシフトコンソールから

　引き出す。

・リボンケーブルの凹端子に、凸端子（ピンヘッダを加工）

　を介して、

　フォトカプラを用いたシフト信号変換＋LED駆動回路をまとめた

　基板に配線。

・基板からLED表示線を引き出し、１「ｍ」から１．５「ｍ」のケーブルを介して

　ダッシュボードにLED表示ユニットを配置する。

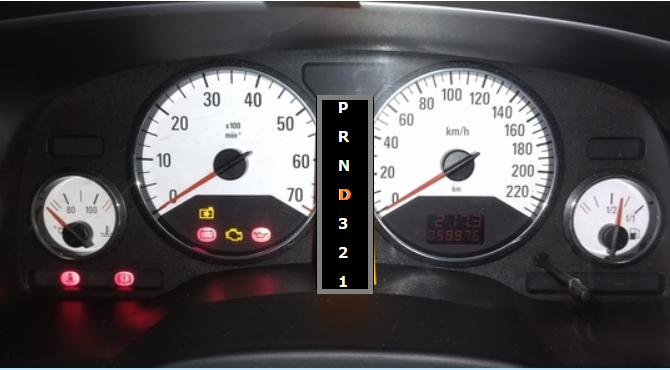

ダッシュボードの表示は以下の感じにできれば。。

（誰も気が付かなかったら、、笑いますね。。）

「P」「D」以外は、使わないから、

本当に誰も気が付かないかもしれません。。

「３」「２」「１」を使うのは山道に走りに行ってる自分ぐらい。。

凹配線の引き出しは、金曜日の夜か土曜日の夜にでも、

車からシフトポジション回路を

取り外して必要部分にはんだ付けして

何食わぬ顔をして、回路を元に戻しておこうかと思います。

凹端子のピン配置（端子のどこがどの線につながってるか？）

ーーーーーーー

｜□□□□□｜

｜□□□□□｜

ーーーーーーー

は事前にテスターで確認しておかねば・・

引き続き、実現にむけて、気長に準備を進めていきます。

こうご期待・・・・

では・・また・・：＿＋）／
