【ガジェット編】「シャオミRedmi9T＠修理」と「成功＠半田付け金属カバー取り外し」と私

２０２３．０８．０５は

＜昼から夕方まで＞

DELL製INSPIRON1520のグラボの「半田づけクラック修理」

結果）

　　　起動時”真っ白”で筋が入ったりしてた画面が

　　　Windows10ログイン画面まで改善

　　　そのあと、画面が市松模様になりシャットダウン。

その後）

　　　INSPIRON1520が起動しなくなり

　　　（運がいいと1回で起動するが、ワースト50回ぐらい

　　　　ボタンを押さないと起動しない”持病”もち

　　　検証は、継続できず。

　　　グラボの「半田クラック」改善は一定の成果あったが

　　　DIYでは、面実装部品前面に完璧な処理は不可能。

　　　あくまでも暫定処置であり、時間経過で、症状が再発する。

　　　２００９年購入のノートPCにこれ以上

　　　時間をかけるのは得策ではないと判断。。

＜晩飯後１．５ｈ＞

シャオミ製Redmi９Tスマホの再起動不良に対し

メイン基板の特定箇所の半田不良という情報から

特定箇所（金属カバーが半田付けされている）の

（１）金属カバーの周囲に”ペースト”を塗り

　　　半田ごての側面をカバーに押し付け

　　　加熱してカバーを外す。

（２）カバーを外した後、基板に再度ペーストを塗り

　　　半田ごて側面で圧着・加熱し半田不良を直す。

＜赤枠部が取り外した箇所とカバー＞

＜取り外した金属カバーの寸法＞

※７ｍｍX５ｍｍという極小サイズ

※半田ごてのヒータ部にホッチキスを乗せて

　その面をカバーに押し付けて加熱しカバーの半田を外す。

＜小手先を抜いた半田ごての側面に

　たまたま、ホッチキスの寸法が合致したので

　はめ込みし、熱を伝える面をつくった。

　熱した半田ごての面を金属カバーに押し当てて

　カバーを加熱しながら、精密ドライバ（－）で

　横からこじって、なんとかかんとか金属カバー外しに成功！

　※こて先が真っ黒なのは、　

　　INSPIRON１５２０のグラボの修理の際

　　何度も使用したためフラックスが焦げてこのようなことに。

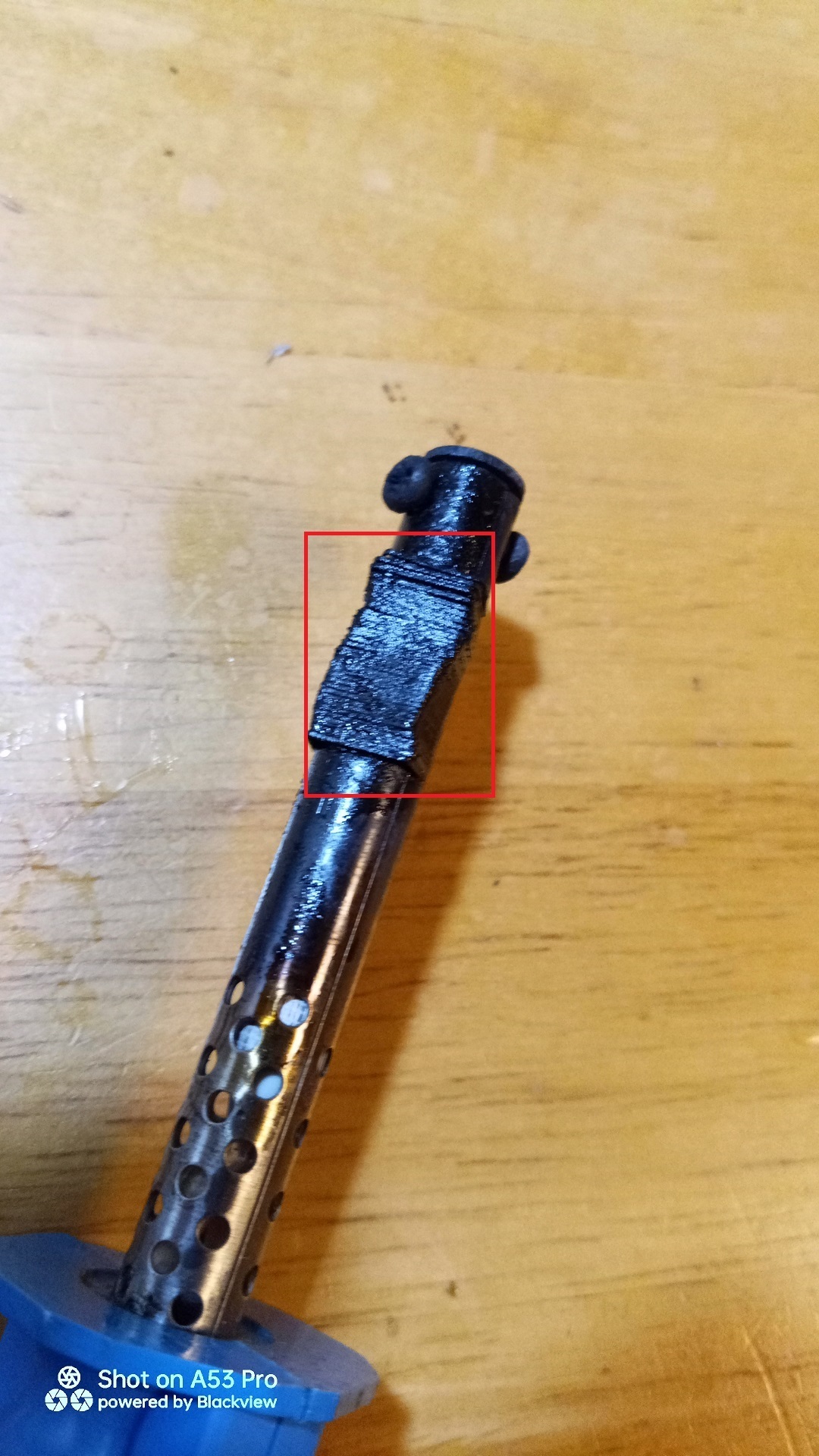

＜ホッチキスの幅と半田ごて円筒のサイズが

　　運良く合致し、はめ込めた＞

何とか、カバーを取り外し、その跡地にさらに

ペーストを塗布し、熱した半田ごてで面実装部品を

圧着し作業完了。

５ｍｍX7mmという極小サイズのため、

ヒーター送風では、メイン基板全体が過熱され、

全滅するおそれがあったため、、

というかヒーターは持ってなかった。

半田ごて＋ホッチキス　の組み合わせで面を作って

熱を伝える作戦に

取り外した金属カバーは”くそまじめ”に再取り付けはしない予定。

毎日、再起動のテストをしたうえで、

動作が安定していれば、金属カバーの跡地に実装されている

微小部品をホットボンドか、木工ボンドでコーティング予定

しばし、様子見でございます。

とりあえず、連続して「再起動」ボタンを押し倒してますが

ちゃんと起動してくれています。

明日はどうなるでしょうか？晴れて問題解決だとうれしいな。

本日はまるまる半日、

半田ごての”熱”とペーストの”もくもく立ち上る煙”

と戦ってましたが、

動いてなかったものが動くようになるのは達成感があります。

シャオミRedmi9Tスマホは、今日で、決着？　となるか？

こうご期待。。

では・・また・・：＿；）／
